全志芯片到底属于什么档次？

在国产SoC圈子里，**全志科技（Allwinner）**常被拿来与瑞芯微、晶晨对比。它早期以平板电脑处理器起家，后来转向OTT盒子、车载娱乐、智能硬件等场景。若用一句话概括：**全志芯片属于“够用且性价比高”的中端定位**，在千元以内的终端设备里出现频率极高。

（图片来源网络，侵删）

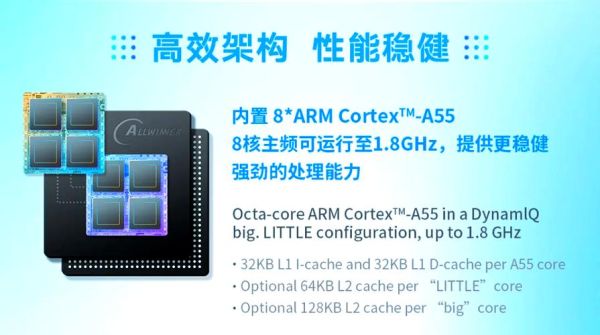

全志芯片性能如何？跑分与实测数据说话

很多用户关心“跑分”，但跑分只是参考。以下用三款主流型号做横向对比：

A133：四核Cortex-A53，主频1.6 GHz，Geekbench 5单核120、多核400左右，日常视频播放流畅，但大型游戏会掉帧。
H616：四核A53+G31 MP2，安兔兔v9约7万分，4K@60fps H.265硬解无压力，适合做电视盒子。
T507：六核A55+Mali-G31，AI算力0.8 TOPS，在Linux边缘计算场景里功耗仅3 W，性能功耗比亮眼。

实测结论：**视频解码与低功耗场景是强项，CPU极限性能并非卖点**。

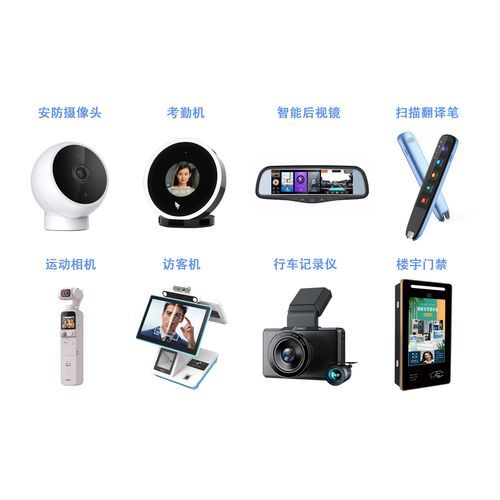

全志芯片有哪些典型应用？

自问：为什么我在很多平价设备里都能看到全志？
自答：因为它的产品线覆盖足够广，且SDK开放程度高。

OTT/IPTV盒子：H616、H313几乎成了百元盒子的标配，支持HDR10、AVS2国产标准。
车载中控：T3/T5系列通过AEC-Q100认证，能在-40℃~85℃下稳定运行。
教育平板：A133内置ISP，支持500万像素摄像头，用于网课终端成本极低。
工业网关：T507集成双千兆MAC，搭配Linux RT补丁，实时性可达±50 μs。

全志芯片的优缺点一览

优点

价格透明：官方公开报价，批量10 K即可拿到datasheet与参考设计。
视频硬解全：从MPEG2到AV1，主流格式一网打尽。
Linux主线支持：社区有Sunxi Linux项目，内核5.15后大部分驱动已合入主线。

缺点

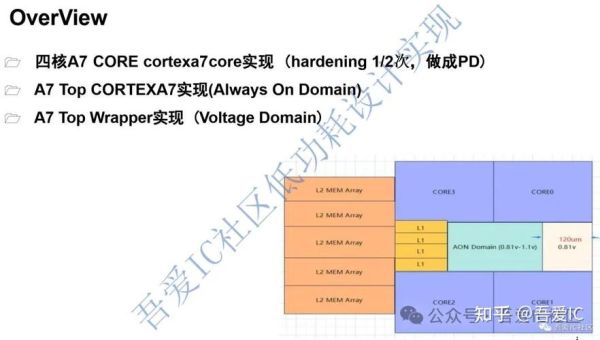

（图片来源网络，侵删）

GPU性能一般：Mali-G31只能跑轻量级OpenGL ES 3.2，重度3D游戏别指望。
AI算力有限：最高1 TOPS，与高通7系列相比差距明显。
长期供货需确认：部分消费级型号生命周期仅3~5年，工业项目需签LTA。

开发者如何快速上手全志芯片？

第一步：拿到官方EVB板，安装**PhoenixSuit**刷机工具，十分钟完成系统烧录。
第二步：下载**Tina Linux SDK**，基于OpenWRT裁剪，menuconfig勾选软件包即可编译。
第三步：调试接口丰富，UART0默认115200bps，OTG口支持ADB与Fastboot双协议。
常见坑：GPIO编号需查datasheet的“Port Controller”章节，**千万别按树莓派习惯直接猜**。
