一、F5负载均衡到底是什么？

很多人第一次接触F5时都会问：F5负载均衡怎么配置？其实，F5 BIG-IP 设备的核心功能就是把客户端请求按策略分发到后端多台服务器，从而提升网站并发能力与可用性。它工作在OSI第四层（TCP/UDP）与第七层（HTTP/HTTPS），既能做简单的四层转发，也能做基于URL、Cookie、Header的智能七层调度。

（图片来源网络，侵删）

二、准备阶段：拿到设备后先做什么？

规划网络拓扑：确定F5放在防火墙前面还是后面，是否需要双机热备。

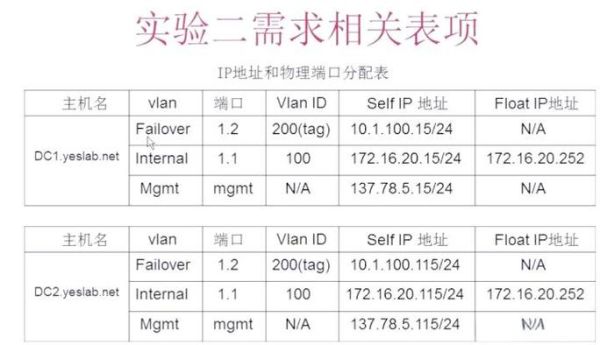

申请并分配IP地址：至少需要管理IP、Self IP、Floating IP、Virtual Server IP四类地址。
准备服务器池信息：后端每台服务器的IP、端口、健康检查方式提前列好。

三、F5负载均衡配置步骤（实战版）

1. 初始化设备

通过Console线或管理口登录，完成以下动作：

设置管理口IP，例如192.168.1.245/24；
修改默认admin/root密码，关闭不必要的服务；
升级TMOS版本到推荐稳定版，避免已知BUG。

2. 创建VLAN与Self IP

进入 Network › VLAN，新建内外网VLAN，再给每个VLAN分配Self IP：

内部VLAN：Self IP 10.0.0.2/24
外部VLAN：Self IP 203.0.113.2/24

3. 建立Pool（服务器池）

导航到 Local Traffic › Pools › Pool List › Create：

Name：web_pool
Health Monitor：http（也可用https、tcp、icmp）
Load Balancing Method：Round Robin（可先选最简单的轮询）
Members：把后端两台Web服务器 10.0.0.11:80、10.0.0.12:80 添加进去

4. 创建Virtual Server

进入 Local Traffic › Virtual Servers › Create：

Name：vs_web
Destination：203.0.113.100/32（对外服务的VIP）
Service Port：80
Protocol Profile (Client)：tcp
HTTP Profile：http
SNAT Pool：Auto Map（解决回包路由问题）
Default Pool：选择刚才的 web_pool

5. 配置会话保持（可选但常用）

如果网站需要登录，必须加会话保持。路径：Local Traffic › Profiles › Persistence › Create：

（图片来源网络，侵删）

Type：Cookie
Cookie Name：JSESSIONID
Expiration：3600 秒

把该Profile绑定到Virtual Server即可。

四、健康检查深度定制

默认的http monitor只检查TCP 80端口是否通，实际生产环境需要更精细：

自定义Monitor：在 Local Traffic › Monitors › Create 里选HTTP，填写Send String：
GET /health HTTP/1.1\r\nHost: www.example.com\r\n\r\n
设置Receive String：OK，只有返回体包含“OK”才算存活。
调整Interval/Timeout：Interval 5秒，Timeout 16秒，可快速摘除故障节点。

五、SSL Offload一步到位

很多用户问：能不能让F5直接做SSL证书卸载？答案是肯定的。

在 System › Certificate Management › Traffic Certificate Management 导入证书+私钥；
新建 Client SSL Profile，绑定证书；
把Virtual Server的Service Port改成443，Protocol Profile选tcp，SSL Profile (Client) 选刚才的Client SSL；
后端Pool依旧走80，实现SSL Offload，降低服务器CPU压力。

六、常见问题排查思路

Q：Virtual Server状态可用，但访问返回502？

A：多半是SNAT没配或后端网关没指回F5。检查Self IP能否ping通服务器，再抓包确认回包路径。

Q：会话保持失效，用户频繁掉线？

A：确认Cookie Persistence Profile已绑定到VS，且浏览器未禁用第三方Cookie；如果使用SSL Bridging，记得在Server SSL Profile里勾选Proxy SSL。

（图片来源网络，侵删）

Q：如何查看实时连接数？

A：SSH登录BIG-IP，执行：
tmsh show sys connection | grep 203.0.113.100
可看到每个客户端的源IP、连接状态。

七、进阶玩法：iRules实现精细化调度

当内置策略无法满足需求时，可用iRules脚本：

when HTTP_REQUEST {
  if { [HTTP::uri] starts_with "/api" } {
    pool api_pool
  } elseif { [HTTP::cookie "device"] eq "mobile" } {
    pool mobile_pool
  } else {
    pool web_pool
  }
}

把iRules挂到Virtual Server，即可按URL或Cookie动态分流。
