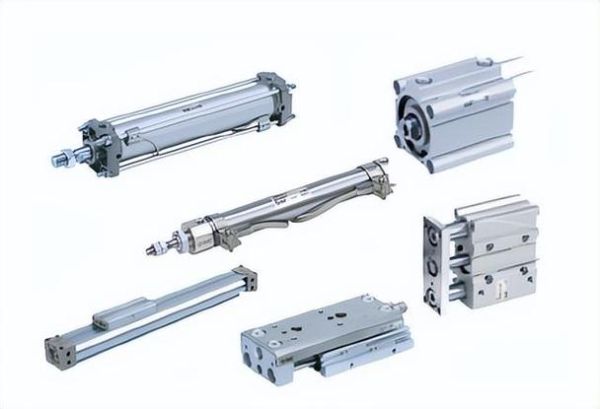

一、smc气缸选型方法：从工况到型号的完整路径
1.1 明确负载与运动参数
选型第一步是**确认负载重量、移动距离、所需速度**。例如：搬运10kg工件、行程300mm、节拍2s完成一次往返。根据公式F=ma+摩擦力，可算出理论推力≈50N，再乘以1.5倍安全系数，**最终需求推力≈75N**。
1.2 缸径与气压的匹配逻辑
常见疑问：缸径越大越好吗？
答：并非如此。缸径增大会带来耗气量上升、响应变慢。以0.5MPa气压为例：
- 缸径16mm，理论推力≈100N，**适合轻载高速**
- 缸径32mm，理论推力≈400N，**适合中载中速**
- 缸径50mm，理论推力≈980N，**适合重载低速**

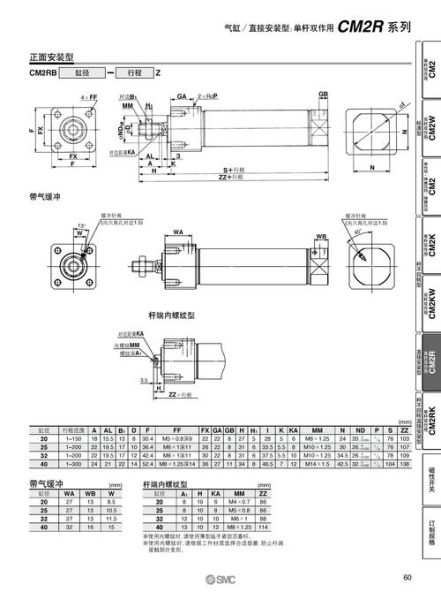

**选型口诀：先算推力，再查SMC手册对应缸径，最后校验速度是否达标**。
1.3 行程与安装方式的隐藏陷阱
行程并非越长越好，**每增加100mm行程，活塞杆弯曲风险提升8%**。若侧向力无法避免，优先选带导杆气缸MGPM系列。安装方式上：
- 轴向脚座型：适合固定平台
- 法兰型：适合垂直提升
- 耳环型：适合摆动机构
**注意：耳环型需额外计算摆动角度对密封圈的磨损**。

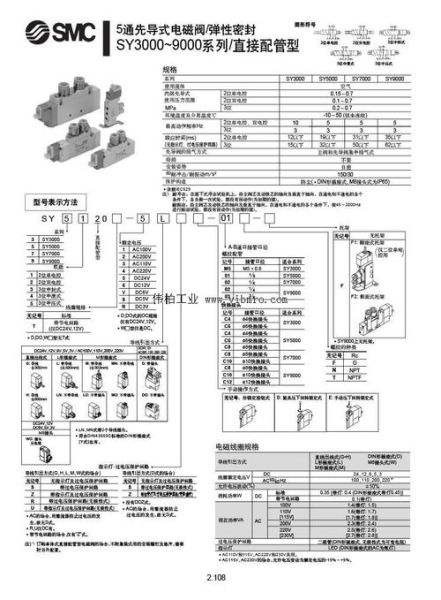

二、smc电磁阀工作原理：从线圈到气路的能量转换
2.1 电磁阀的“心脏”：线圈与动铁芯
当24V直流电通过线圈，**产生0.3-0.8T的磁场**，拉动动铁芯位移2-4mm。这个位移直接推动阀芯切换气路。关键参数：
- 响应时间：SMC SY系列可达**5ms以内**
- 持续通电温升：Class B线圈允许**80℃以内**
- 寿命：标准型**5000万次**以上
2.2 三位五通阀的中位机能奥秘
常见疑问：中位封闭与中位排气有何区别？
答：
- **中位封闭（APB）**：气缸两侧保压，适合中途停止定位
- **中位排气（ABR）**：气缸两侧卸压，适合安全急停
- **中位加压（PAB）**：两侧同时进气，形成“浮动”状态，适合机械手柔顺装配
2.3 先导式与直动式的选择场景
直动式靠电磁力直接推阀芯，**最低动作压力0MPa**，但通径≤6mm。先导式利用气压放大推力，**可驱动大通径阀（如50mm）**，但需≥0.1MPa先导压力。典型应用：
- 真空吸盘：选直动式VQ系列
- 大型冲压机：选先导式VP系列
三、气缸与电磁阀的协同设计案例
3.1 高速分拣机构的参数计算
需求：1秒内完成50mm行程的工件推出，负载0.5kg。
计算过程：
- 加速度a=2s/t²=100mm/s²=0.1m/s²
- 推力F=0.5×0.1+5N（摩擦）≈5.05N
- 选缸径12mm（理论推力28N@0.5MPa），**速度可达800mm/s**
- 配套电磁阀：SY3120-5LZD-C6，**响应时间3ms**
3.2 节能回路的巧妙设计
问题：如何让气缸回程不消耗压缩空气？
解决方案：
- 采用**差动回路**：活塞杆侧常通0.3MPa气压，无杆侧通过电磁阀切换
- 伸出时两侧同时加压，利用面积差产生推力
- 回程时仅无杆侧排气，**节省40%耗气量**
- 需校验活塞杆强度是否承受反向压力
四、维护与故障诊断的实战技巧
4.1 气缸爬行现象的排查清单
遇到低速爬行时，按顺序检查：
- **密封圈润滑**：涂抹SMC专用润滑脂
- **供气压力波动**：加装精密减压阀
- **负载惯性**：增加缓冲器或降低速度
- **安装同轴度**：用百分表检测偏差≤0.05mm
4.2 电磁阀线圈烧毁的预警信号
早期征兆：
- 阀体温度**超过环境温度40℃**
- 动作声音从清脆变为沉闷
- 手动按钮需更大力度才能切换
预防措施：
- 选用**带过压抑制器的插头**
- 避免连续通电超过8小时
- 每半年测试线圈电阻值（正常为初始值±5%）
